減災ｍｉｎｉＳＯＨＯ（げんさいミニソーホー）の特徴

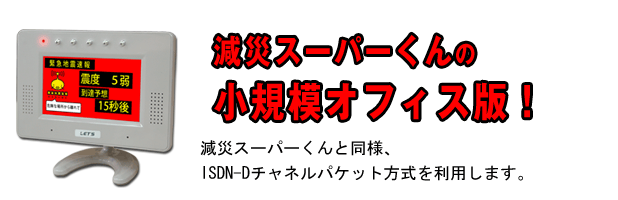

減災ｍｉｎｉＳＯＨＯ（げんさいミニソーホー）とは
減災スーパーくんの表示器ではできなかった、待機時のスライドショー表示、MP3再生など、

小規模オフィス向けに開発された表示器です。

通信方式は減災スーパーくんと同様のISDN-Dチャネルパケット方式を利用します。



B5サイズの省スペース型、７V型タッチパネル液晶を採用し、操作をタッチパネル（または本体上部のボタン）で行うため直感的な操作が可能です。設置方法はスタンド立て掛け、壁掛けに対応しています。



スライドショーは付属のUSBメモリにあらかじめ入れられたJPEGファイルを再生します。
一定時間で画像が切り替わります。
MP3再生も付属のUSBメモリにあらかじめ入れられたMP3ファイルを再生します。
スライドショーとMP3再生の併用も可能です。

外部接点と音声出力を利用し、構内放送との連動も可能です。

（すべての構内放送に対応しているわけではありません）

※「減災スーパーくん」の表示器の一種となりますので、「減災スーパーくん」のページも参照してください。

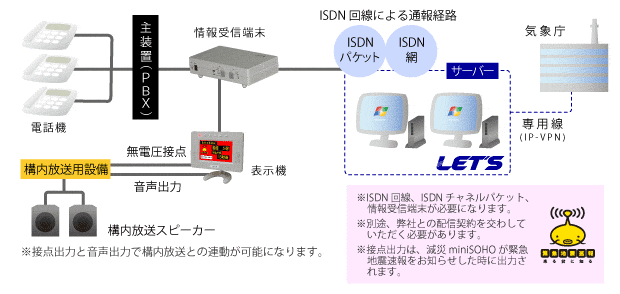

減災ｍｉｎｉＳＯＨＯ（げんさいミニソーホー）の設置方法







減災ｍｉｎｉＳＯＨＯ（げんさいミニソーホー）動作デモンストレーション

緊急地震速報受信装置「減災ｍｉｎｉＳＯＨＯ」デモ

緊急地震速報受信装置「減災ｍｉｎｉＳＯＨＯ」デモ(誤報時）

製品概要

--- 本体部 ---



• ■モデル名：GMH02
• ■電源：AC100V 50/60Hz
• ■消費電力：2.5W（最大4.25W）
• ■重量：約620g（スタンドは含まず）
• ■本体寸法：240×160×37（mm）（幅×高さ×奥行き）（スタンド・突起物除く）
• ■使用条件：温度 5℃～35℃（屋内用）結露無きこと




--- 表示部 ---



• ■画面サイズ：7V型 154×87×177（mm）（幅×高さ×対角）
• ■表示方式：透過型TFTカラー液晶方式
• ■駆動方式：TFTアクティブマトリックス駆動方式
• ■画素数：横480×縦234×3(RGB)336,960画素
• ■バックライト：LED方式
• ■警告ランプ：赤色LED 1灯




--- 音声出力部 ---



• ■内蔵スピーカー：スピーカー(2ch　ステレオ)
• ■外部音声出力：オーディオレベル出力 (1ch)




--- 操作部 ---



• ■電源スイッチ：スライド式スイッチ
• ■操作スイッチ：プッシュスイッチ (5個)
• ■タッチパネル：アナログ抵抗膜方式
• ■外部音声ボリューム：精密ドライバーによる回転式




--- 端子部 ---



• ■DC入力：付属の電源アダプタ専用
• ■USB：Aタイプ（USBフラッシュメモリ差込専用）
• ■接点出力：ピンジャック（口径3.5Φ）　外部無電圧接点（1接点）
• ■制御電圧：DC30V　制御電流：1A
• ■音声出力：ピンジャック（口径3.5Φ）外部アンプとの接続用 -40dBv ～ 0dBv
• ■シリアル通信：ピンジャック（口径3.5Φ）上位通信装置とのシリアル接続用




--- 付属品 ---



• ■電源アダプタ：入力…AC100V　出力…DC5V/2A　コード長…約1.8m
• ■取扱説明書：1冊（保証書付き　保証期間1年）
• ■工事マニュアル：1冊
• ■シリアル接続ケーブル：1つ
• ■USBメモリ：1つ
• ■スタンド：1台　角度調整機構付き



<免責事項>

配信システムとよびその他の障害等により、地震情報の配信遅延または欠落したために発生した、いかなる損害についても責任を負いません。
また、配信した地震情報の内容のために発生したいかなる損害についても責任を負いません。
直下型の地震には対応していません。
